Tường Chắn Đất Bê Tông Cốt Thép: Hướng Dẫn Toàn Diện và Chi Tiết

1. Giới thiệu

Tường chắn đất bê tông cốt thép là một trong những giải pháp xây dựng hiệu quả, được sử dụng rộng rãi trong nhiều công trình xây dựng. Được kết hợp từ bê tông và thép, tường chắn đất này có khả năng chịu lực cao, chống thấm tốt và đảm bảo an toàn cho các công trình lân cận.

2. Ưu điểm của tường chắn đất bê tông cốt thép

• Chống sạt lở đất: Tường chắn đất ngăn chặn sạt lở đất, bảo vệ các công trình và hạ tầng xung quanh.
• Hỗ trợ cấu trúc: Tường chắn giúp ổn định các khu vực địa hình không đều, giảm thiểu rủi ro cho công trình xây dựng gần đó.
• Quản lý nước mặt và thoát nước: Hệ thống thoát nước được thiết kế hiệu quả, giúp quản lý nước mặt và giảm nguy cơ ngập úng.
• Ứng dụng đa dạng: Sử dụng trong nhiều công trình như đường giao thông, cầu cống, khu dân cư và công nghiệp.
• Phục hồi môi trường và cảnh quan: Được sử dụng trong các dự án cải tạo đất và tạo cảnh quan.

3. Quy trình thi công tường chắn đất bê tông cốt thép

1. Chuẩn bị vật liệu: Bao gồm bê tông, thép, vật liệu đắp sau lưng tường chắn, cọc bê tông và vật liệu đệm móng.
2. Đào hố móng: Đào hố móng theo thiết kế, đảm bảo đúng độ sâu và kích thước.
3. Lắp đặt cốp pha và giàn giáo: Đảm bảo cốp pha chắc chắn và giàn giáo an toàn.
4. Đổ bê tông: Trộn và đổ bê tông vào khuôn, đảm bảo liên kết chắc chắn giữa các lớp bê tông.
5. Lắp đặt hệ thống thoát nước: Đảm bảo hệ thống thoát nước được kết nối chắc chắn với kết cấu bê tông.
6. Lấp đất và hoàn thiện: Lấp đất sau lưng tường chắn và hoàn thiện bề mặt theo yêu cầu.

4. Tiêu chuẩn thiết kế tường chắn đất bê tông cốt thép

Thiết kế tường chắn đất cần tuân theo các tiêu chuẩn về độ ổn định trượt, ổn định lật và đảm bảo mức độ chịu lực của đất nền. Một số tiêu chuẩn cần lưu ý bao gồm:

• Tiêu chuẩn Việt Nam TCVN 5574-2012 – Kết cấu bê tông và bê tông cốt thép.
• TCVN 9152:2012 – Công trình thủy lợi – Quy trình thiết kế.
• Đảm bảo hệ số an toàn cho phép tùy theo cấp công trình.

5. Các vấn đề thường gặp khi thiết kế tường chắn đất

• Trượt ngang không thỏa: Do lực chống trượt nhỏ, bản đáy quá ngắn hoặc bản tường quá mỏng.
• Ổn định lật không thỏa: Do momen gây lật quá lớn, bản đáy quá ngắn hoặc hoạt tải ngoài quá lớn.
• Ổn định trượt sâu không thỏa: Do lực ma sát nền không đủ hoặc thiết kế không phù hợp.

6. Giải pháp thiết kế tường chắn đất bê tông cốt thép

• Tăng chiều dài bản đáy và chiều dày bản tường.
• Điều chỉnh thiết kế để tường nghiêng về phía sau.
• Kiểm tra và giảm hoạt tải ngoài nếu cần thiết.

Tường chắn đất bê tông cốt thép là một giải pháp kỹ thuật quan trọng trong xây dựng, đặc biệt trong việc kiểm soát sự dịch chuyển của đất. Loại tường này không chỉ cung cấp sự ổn định mà còn có tính thẩm mỹ cao. Dưới đây là các thông tin chi tiết về tường chắn đất bê tông cốt thép.

Khái Niệm và Ứng Dụng

Tường chắn đất bê tông cốt thép là cấu trúc được xây dựng từ bê tông và cốt thép, có chức năng ngăn chặn sự di chuyển của đất và đá. Nó được sử dụng phổ biến trong các dự án xây dựng như:

• Hỗ trợ mái dốc đường cao tốc
• Ngăn chặn đất trượt tại các công trình xây dựng
• Tạo không gian làm việc an toàn cho các công trình ngầm
• Bảo vệ bờ sông, bờ biển khỏi xói mòn

Quy Trình Thi Công

1. Chuẩn Bị Mặt Bằng: Dọn dẹp khu vực thi công, đảm bảo không có chướng ngại vật.
2. Lập Kế Hoạch Thi Công: Thiết kế chi tiết, bao gồm tính toán tải trọng và lựa chọn vật liệu.
3. Đổ Bê Tông Và Lắp Đặt Cốt Thép: Thực hiện từng lớp bê tông và cốt thép theo thiết kế.
4. Kiểm Tra Và Hoàn Thiện: Kiểm tra chất lượng từng công đoạn, hoàn thiện bề mặt và kiểm tra cuối cùng.

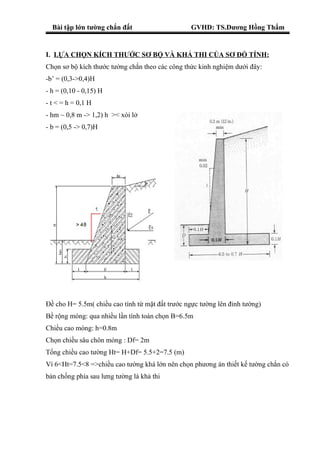

Thiết Kế Tường Chắn Đất Bê Tông Cốt Thép

Thiết kế tường chắn đất bê tông cốt thép cần tuân thủ các nguyên tắc kỹ thuật để đảm bảo tính ổn định và an toàn:

• Nguyên Tắc Thiết Kế: Đảm bảo tường có khả năng chịu lực tốt, không bị lật hoặc trượt.
• Tính Toán Kết Cấu: Sử dụng các phương pháp tính toán hiện đại để xác định kích thước và cấu tạo tường.
• Lựa Chọn Vật Liệu: Chọn bê tông và cốt thép chất lượng cao để đảm bảo độ bền và khả năng chịu lực.

Bảo Trì và Sửa Chữa

Việc bảo trì định kỳ và sửa chữa kịp thời là yếu tố quan trọng để duy trì độ bền của tường chắn đất bê tông cốt thép:

• Thực hiện kiểm tra định kỳ để phát hiện sớm các dấu hiệu hư hỏng.
• Tiến hành sửa chữa ngay khi phát hiện các vết nứt hoặc hư hỏng.
• Định kỳ kiểm tra và bảo dưỡng các phần tiếp xúc với môi trường để tránh sự ăn mòn.

Bảng Tóm Tắt Các Yếu Tố Quan Trọng

Thi công tường chắn đất bê tông cốt thép là một quy trình phức tạp đòi hỏi sự chính xác và kỹ thuật cao. Dưới đây là các bước cơ bản trong quy trình thi công tường chắn đất bê tông cốt thép.

Bước 1: Chuẩn Bị Mặt Bằng

• Dọn dẹp khu vực thi công, loại bỏ chướng ngại vật và đảm bảo mặt bằng sạch sẽ.
• Định vị và đánh dấu các vị trí sẽ thi công tường chắn đất.
• Kiểm tra địa chất và điều kiện đất nền để đảm bảo đủ khả năng chịu tải.

Bước 2: Lập Kế Hoạch Thi Công

1. Thiết Kế Chi Tiết: Bao gồm bản vẽ kỹ thuật, tính toán tải trọng và các thông số kỹ thuật.
2. Lựa Chọn Vật Liệu: Chọn bê tông và cốt thép chất lượng cao để đảm bảo độ bền và khả năng chịu lực.
3. Lập Tiến Độ Thi Công: Lập kế hoạch chi tiết từng giai đoạn thi công, từ khởi công đến hoàn thiện.

Bước 3: Đổ Bê Tông và Lắp Đặt Cốt Thép

• Lắp Đặt Ván Khuôn: Đặt ván khuôn theo bản vẽ thiết kế để định hình tường chắn.
• Lắp Đặt Cốt Thép: Đặt cốt thép vào vị trí đã định sẵn và cố định chắc chắn.
• Đổ Bê Tông: Thực hiện đổ bê tông vào khuôn, đảm bảo đầm kỹ để tránh rỗ và hở.
• Bảo Dưỡng Bê Tông: Bảo dưỡng bê tông bằng cách giữ ẩm và che chắn trong quá trình đông kết.

Bước 4: Kiểm Tra và Hoàn Thiện

1. Kiểm Tra Chất Lượng: Kiểm tra các thông số kỹ thuật, đảm bảo tường chắn đáp ứng tiêu chuẩn.
2. Hoàn Thiện Bề Mặt: Xử lý bề mặt tường chắn để đạt độ nhẵn và thẩm mỹ cao.
3. Nghiệm Thu Công Trình: Thực hiện nghiệm thu và bàn giao công trình sau khi hoàn thành.

Bảng Tóm Tắt Quy Trình Thi Công

Thiết kế tường chắn đất bê tông cốt thép là một quá trình quan trọng nhằm đảm bảo tính ổn định và an toàn của công trình. Dưới đây là các bước cơ bản trong quá trình thiết kế tường chắn đất bê tông cốt thép.

Nguyên Tắc Thiết Kế

Nguyên tắc thiết kế tường chắn đất bê tông cốt thép bao gồm việc đảm bảo khả năng chịu lực và độ bền của tường:

• Đảm bảo tường chắn có khả năng chịu được áp lực đất từ phía sau.
• Thiết kế theo tiêu chuẩn kỹ thuật và quy định an toàn hiện hành.
• Tính toán chính xác các thông số về kích thước và cấu tạo của tường.

Tính Toán Kết Cấu

Quá trình tính toán kết cấu bao gồm:

1. Xác Định Tải Trọng: Tính toán tải trọng đất và các tải trọng khác tác động lên tường chắn.
2. Tính Toán Áp Lực Đất: Sử dụng công thức áp lực đất chủ động và bị động để xác định áp lực lên tường chắn.
3. Thiết Kế Kết Cấu: Sử dụng phương pháp cân bằng giới hạn hoặc phân tích cấu trúc để thiết kế kết cấu tường.

Công thức áp lực đất chủ động Rankine:

\[ \sigma_a = K_a \cdot \gamma \cdot H \]

Trong đó:

• \(\sigma_a\): Áp lực đất chủ động
• \(K_a\): Hệ số áp lực đất chủ động
• \(\gamma\): Trọng lượng riêng của đất
• \(H\): Chiều cao tường chắn

Lựa Chọn Vật Liệu

Việc lựa chọn vật liệu đúng cách là yếu tố quan trọng để đảm bảo độ bền và khả năng chịu lực của tường:

• Bê Tông: Sử dụng bê tông có mác cao để đảm bảo khả năng chịu nén.
• Cốt Thép: Chọn cốt thép có chất lượng tốt, đảm bảo độ dẻo dai và chịu lực kéo tốt.
• Phụ Gia: Sử dụng các phụ gia thích hợp để cải thiện tính chất của bê tông.

Các Yêu Cầu Kỹ Thuật

Để đảm bảo an toàn và hiệu quả, cần tuân thủ các yêu cầu kỹ thuật sau:

• Kiểm tra và xác định các thông số địa chất tại khu vực thi công.
• Tuân thủ các tiêu chuẩn thiết kế và quy chuẩn xây dựng hiện hành.
• Kiểm soát chất lượng vật liệu và quy trình thi công nghiêm ngặt.

Bảng Tóm Tắt Các Yếu Tố Thiết Kế

Bảo trì và sửa chữa tường chắn đất bê tông cốt thép là quy trình quan trọng để đảm bảo tuổi thọ và an toàn của công trình. Dưới đây là các bước cơ bản trong việc bảo trì và sửa chữa tường chắn đất bê tông cốt thép.

Phương Pháp Bảo Trì Định Kỳ

Việc bảo trì định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn và ngăn ngừa hư hỏng nghiêm trọng:

• Kiểm Tra Định Kỳ: Thực hiện kiểm tra tường chắn theo định kỳ, ít nhất một lần mỗi năm.
• Làm Sạch Bề Mặt: Loại bỏ các mảnh vụn, đất, và rêu mốc trên bề mặt tường.
• Kiểm Tra Vết Nứt: Kiểm tra và đo đạc các vết nứt trên bề mặt tường, đánh giá mức độ nghiêm trọng.
• Kiểm Tra Hệ Thống Thoát Nước: Đảm bảo hệ thống thoát nước hoạt động tốt để tránh nước thấm vào tường.

Xử Lý Sự Cố

Khi phát hiện sự cố, cần tiến hành sửa chữa kịp thời để ngăn ngừa hư hỏng lan rộng:

1. Đánh Giá Mức Độ Hư Hỏng: Xác định mức độ và nguyên nhân gây hư hỏng để đưa ra biện pháp xử lý phù hợp.
2. Sửa Chữa Vết Nứt: Sử dụng vật liệu chuyên dụng để lấp kín các vết nứt, ngăn ngừa nước thấm.
3. Sửa Chữa Bề Mặt: Nếu bề mặt bị hư hỏng nặng, tiến hành sửa chữa bằng cách đắp lớp bê tông mới hoặc thay thế phần bị hỏng.
4. Củng Cố Kết Cấu: Nếu kết cấu tường bị suy yếu, cần thực hiện các biện pháp củng cố như thêm cốt thép hoặc gia cố bằng bê tông cốt thép.

Cải Tạo Và Nâng Cấp

Đôi khi cần cải tạo và nâng cấp tường chắn để đáp ứng yêu cầu sử dụng mới hoặc cải thiện hiệu suất:

• Nâng Cấp Kết Cấu: Thêm cốt thép hoặc thay đổi thiết kế để tăng khả năng chịu lực của tường.
• Cải Thiện Hệ Thống Thoát Nước: Cải thiện hoặc lắp đặt mới hệ thống thoát nước để giảm áp lực nước lên tường.
• Tăng Cường Bảo Vệ Bề Mặt: Sử dụng các vật liệu chống thấm và chống ăn mòn để bảo vệ bề mặt tường.

Bảng Tóm Tắt Các Bước Bảo Trì Và Sửa Chữa

Việc xây dựng tường chắn đất bê tông cốt thép đã được áp dụng rộng rãi trong nhiều công trình khác nhau. Dưới đây là một số công trình mẫu tiêu biểu, thể hiện rõ tính ứng dụng và hiệu quả của loại tường này.

Công Trình Tường Chắn Đất Trên Đường Cao Tốc

Trên các tuyến đường cao tốc, tường chắn đất bê tông cốt thép được sử dụng để giữ đất và ngăn chặn sạt lở, đảm bảo an toàn cho các phương tiện giao thông.

• Đặc Điểm: Thiết kế chắc chắn, chịu được áp lực lớn từ đất và nước.
• Vật Liệu: Bê tông cốt thép chất lượng cao, đảm bảo độ bền và khả năng chịu lực.
• Quy Mô: Chiều dài hàng trăm mét, cao từ 3 đến 5 mét.

Công Trình Tường Chắn Đất Khu Dân Cư

Trong các khu dân cư, tường chắn đất bê tông cốt thép giúp tạo nên các khu vực đất bằng phẳng để xây dựng nhà cửa, công viên và các tiện ích khác.

• Đặc Điểm: Thiết kế thân thiện với môi trường, tích hợp hệ thống thoát nước.
• Vật Liệu: Bê tông cốt thép và vật liệu chống thấm.
• Quy Mô: Chiều dài từ 50 đến 100 mét, cao từ 2 đến 4 mét.

Công Trình Tường Chắn Đất Trong Khu Công Nghiệp

Tường chắn đất bê tông cốt thép trong các khu công nghiệp giúp bảo vệ cơ sở hạ tầng và ngăn chặn sạt lở đất trong các khu vực có địa hình phức tạp.

• Đặc Điểm: Chịu được tải trọng nặng, thiết kế đơn giản nhưng hiệu quả.
• Vật Liệu: Bê tông cốt thép với khả năng chịu lực cao.
• Quy Mô: Chiều dài từ 100 đến 200 mét, cao từ 3 đến 6 mét.

Bảng Tóm Tắt Các Công Trình Mẫu

Tường chắn đất bê tông cốt thép là giải pháp hiệu quả và bền vững trong việc bảo vệ công trình khỏi các tác động của sạt lở đất và áp lực đất. Việc thiết kế, thi công, bảo trì và sửa chữa đúng quy trình đảm bảo tính ổn định và tuổi thọ cao cho tường chắn. Dưới đây là những kết luận chính từ quá trình nghiên cứu và ứng dụng thực tế.

Hiệu Quả Của Tường Chắn Đất Bê Tông Cốt Thép

Qua nhiều công trình thực tế, tường chắn đất bê tông cốt thép đã chứng minh được hiệu quả vượt trội:

• Khả Năng Chịu Lực Cao: Tường chắn có khả năng chịu được áp lực đất và các tải trọng khác một cách an toàn.
• Độ Bền Lâu Dài: Với vật liệu bê tông cốt thép, tường chắn có thể sử dụng trong thời gian dài mà không bị hư hỏng nghiêm trọng.
• Ứng Dụng Đa Dạng: Tường chắn đất được sử dụng rộng rãi trong các dự án từ đường cao tốc, khu dân cư, đến các khu công nghiệp.

Quy Trình Thi Công và Bảo Trì Đúng Cách

Để đảm bảo hiệu quả của tường chắn, quy trình thi công và bảo trì cần được thực hiện nghiêm ngặt:

1. Thi Công Chính Xác: Thi công theo đúng bản vẽ thiết kế và tuân thủ các tiêu chuẩn kỹ thuật.
2. Bảo Trì Định Kỳ: Thực hiện kiểm tra và bảo trì định kỳ để phát hiện sớm và khắc phục các hư hỏng nhỏ.
3. Sửa Chữa Kịp Thời: Khi phát hiện sự cố, cần tiến hành sửa chữa kịp thời để ngăn ngừa hư hỏng lan rộng.

Ứng Dụng Công Nghệ Mới

Công nghệ mới trong xây dựng và vật liệu đang dần được áp dụng để nâng cao chất lượng và hiệu quả của tường chắn đất:

• Sử Dụng Vật Liệu Mới: Áp dụng các loại bê tông cốt thép mới có độ bền và khả năng chống thấm tốt hơn.
• Công Nghệ Thi Công Hiện Đại: Sử dụng các thiết bị và công nghệ thi công hiện đại để đảm bảo tính chính xác và nhanh chóng.
• Giám Sát Thông Minh: Áp dụng các hệ thống giám sát thông minh để theo dõi trạng thái của tường chắn và phát hiện sớm các dấu hiệu bất thường.

Tổng Kết

Với những kết quả đạt được, tường chắn đất bê tông cốt thép sẽ tiếp tục là lựa chọn hàng đầu trong các dự án xây dựng, đảm bảo an toàn và hiệu quả lâu dài cho các công trình.
