Kiểm tra độ võng của dầm bê tông cốt thép: Phương pháp và Tiêu chuẩn

Độ võng của dầm bê tông cốt thép là một trong những yếu tố quan trọng cần kiểm tra để đảm bảo an toàn và độ bền của công trình xây dựng. Việc kiểm tra này giúp xác định khả năng chịu lực và độ ổn định của dầm dưới tác động của tải trọng. Dưới đây là quy trình và phương pháp kiểm tra độ võng của dầm bê tông cốt thép.

1. Các yếu tố ảnh hưởng đến độ võng

• Loại và cường độ của bê tông và cốt thép.
• Chiều dài và tiết diện của dầm.
• Phân bố và giá trị tải trọng tác dụng lên dầm.
• Điều kiện biên (gối đỡ, liên kết,...) của dầm.

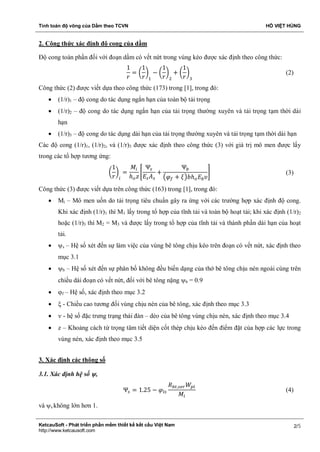

2. Công thức tính độ võng

Độ võng của dầm có thể được tính toán theo các công thức cơ bản trong cơ học kết cấu. Công thức phổ biến nhất để tính độ võng của dầm đơn giản chịu tải trọng phân bố đều (UDL) là:

\[
\delta = \frac{5wL^4}{384EI}
\]

Trong đó:

• \(\delta\) là độ võng lớn nhất tại điểm giữa của dầm.
• w là tải trọng phân bố đều (N/m).
• L là chiều dài của dầm (m).
• E là mô đun đàn hồi của vật liệu (N/m²).
• I là mô men quán tính của tiết diện dầm (m⁴).

3. Phương pháp đo độ võng thực tế

1. Sử dụng thước đo:
   • Đặt thước đo tại các vị trí cố định dọc theo chiều dài của dầm.
   • Đo khoảng cách từ bề mặt dầm đến thước đo trước và sau khi áp dụng tải trọng.
   • Tính toán độ võng bằng cách lấy hiệu số giữa các giá trị đo được.
2. Sử dụng cảm biến đo độ võng:
   • Cảm biến được gắn vào dầm tại các vị trí cần đo.
   • Thiết lập hệ thống ghi nhận dữ liệu để theo dõi biến dạng của dầm theo thời gian thực.
   • Phân tích dữ liệu để xác định độ võng của dầm.

4. Quy định và tiêu chuẩn

Việc kiểm tra và giới hạn độ võng của dầm bê tông cốt thép phải tuân theo các tiêu chuẩn xây dựng hiện hành. Một số tiêu chuẩn phổ biến bao gồm:

• TCVN 5574:2018 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế.
• ACI 318 - Tiêu chuẩn xây dựng bê tông cốt thép của Mỹ.
• Eurocode 2 - Tiêu chuẩn thiết kế kết cấu bê tông của Châu Âu.

5. Kết luận

Kiểm tra độ võng của dầm bê tông cốt thép là một công việc quan trọng và cần thiết để đảm bảo an toàn cho công trình xây dựng. Việc áp dụng đúng các phương pháp và tiêu chuẩn sẽ giúp xác định chính xác độ võng và đưa ra các biện pháp khắc phục kịp thời nếu cần thiết.

Độ võng của dầm bê tông cốt thép là một trong những chỉ tiêu quan trọng để đánh giá khả năng chịu lực và độ bền của công trình xây dựng. Việc kiểm tra độ võng giúp đảm bảo rằng dầm hoạt động trong giới hạn cho phép, tránh tình trạng nứt gãy và hư hỏng kết cấu. Dưới đây là tổng quan về quá trình kiểm tra độ võng của dầm bê tông cốt thép:

1. Các yếu tố ảnh hưởng đến độ võng

• Loại và cường độ của bê tông và cốt thép.
• Chiều dài và tiết diện của dầm.
• Tải trọng tác dụng lên dầm (tĩnh và động).
• Điều kiện biên như gối đỡ và liên kết của dầm.

2. Phương pháp tính toán độ võng

Để tính toán độ võng, chúng ta sử dụng các công thức trong cơ học kết cấu. Ví dụ, đối với dầm đơn giản chịu tải trọng phân bố đều, công thức tính độ võng lớn nhất là:

\[
\delta = \frac{5wL^4}{384EI}
\]

Trong đó:

• \(\delta\): Độ võng lớn nhất (m).
• w: Tải trọng phân bố đều (N/m).
• L: Chiều dài của dầm (m).
• E: Mô đun đàn hồi của vật liệu (N/m²).
• I: Mô men quán tính của tiết diện dầm (m⁴).

3. Phương pháp đo độ võng thực tế

1. Sử dụng thước đo:
   • Đặt thước đo tại các vị trí cố định dọc theo chiều dài của dầm.
   • Đo khoảng cách từ bề mặt dầm đến thước đo trước và sau khi áp dụng tải trọng.
   • Tính toán độ võng bằng cách lấy hiệu số giữa các giá trị đo được.
2. Sử dụng cảm biến đo độ võng:
   • Cảm biến được gắn vào dầm tại các vị trí cần đo.
   • Thiết lập hệ thống ghi nhận dữ liệu để theo dõi biến dạng của dầm theo thời gian thực.
   • Phân tích dữ liệu để xác định độ võng của dầm.

4. Tiêu chuẩn và quy định

Việc kiểm tra độ võng phải tuân thủ các tiêu chuẩn xây dựng hiện hành để đảm bảo an toàn và chất lượng công trình. Một số tiêu chuẩn phổ biến bao gồm:

• TCVN 5574:2018 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế.
• ACI 318 - Tiêu chuẩn xây dựng bê tông cốt thép của Mỹ.
• Eurocode 2 - Tiêu chuẩn thiết kế kết cấu bê tông của Châu Âu.

5. Kết luận

Kiểm tra độ võng của dầm bê tông cốt thép là một bước quan trọng để đảm bảo tính an toàn và độ bền vững của công trình. Việc áp dụng đúng các phương pháp kiểm tra và tuân thủ các tiêu chuẩn giúp phát hiện sớm các vấn đề và đưa ra giải pháp kịp thời, đảm bảo công trình luôn hoạt động hiệu quả và an toàn.

Độ võng của dầm bê tông cốt thép chịu ảnh hưởng bởi nhiều yếu tố khác nhau, từ đặc tính vật liệu cho đến điều kiện tải trọng và thiết kế kết cấu. Dưới đây là các yếu tố chính ảnh hưởng đến độ võng của dầm bê tông cốt thép:

1. Đặc tính vật liệu

• Bê tông: Cường độ và mô đun đàn hồi của bê tông ảnh hưởng trực tiếp đến khả năng chịu lực và độ võng. Bê tông có cường độ cao và mô đun đàn hồi lớn sẽ giảm độ võng của dầm.
• Cốt thép: Hàm lượng, đường kính và mô đun đàn hồi của cốt thép cũng đóng vai trò quan trọng. Cốt thép có độ cứng cao giúp giảm độ võng.

2. Kích thước và hình dạng dầm

• Chiều dài dầm (L): Chiều dài dầm càng lớn thì độ võng càng cao. Độ võng tỷ lệ với \(L^4\) trong công thức tính toán.
• Tiết diện dầm: Mô men quán tính (I) của tiết diện dầm càng lớn thì độ võng càng nhỏ. Tiết diện chữ I thường được sử dụng để tăng cường khả năng chống võng.

3. Tải trọng tác dụng

• Tải trọng phân bố đều (w): Tải trọng tác dụng lên dầm càng lớn thì độ võng càng cao. Độ võng tỷ lệ với tải trọng trong công thức tính toán.
• Tải trọng tập trung: Các tải trọng tập trung tại giữa hoặc các điểm đặc biệt của dầm cũng gây ra độ võng lớn hơn so với tải trọng phân bố đều.

4. Điều kiện biên và liên kết

• Gối tựa: Loại gối đỡ (gối tựa cố định, gối tựa di động) ảnh hưởng đến độ võng của dầm. Gối đỡ cố định giảm thiểu độ võng hơn so với gối đỡ di động.
• Liên kết với các phần tử khác: Liên kết chắc chắn với các dầm hoặc cột khác giúp giảm độ võng.

5. Môi trường và điều kiện làm việc

• Nhiệt độ: Sự thay đổi nhiệt độ có thể làm giãn nở hoặc co ngót vật liệu, ảnh hưởng đến độ võng.
• Độ ẩm: Độ ẩm cao có thể làm giảm cường độ của bê tông và cốt thép, làm tăng độ võng.

Nhận biết và kiểm soát các yếu tố này sẽ giúp thiết kế và xây dựng các dầm bê tông cốt thép có độ võng trong giới hạn cho phép, đảm bảo an toàn và hiệu quả cho công trình.

Để tính toán độ võng của dầm bê tông cốt thép, chúng ta sử dụng các công thức cơ bản trong cơ học kết cấu. Những công thức này phụ thuộc vào loại tải trọng và điều kiện biên của dầm. Dưới đây là một số công thức phổ biến để tính độ võng:

1. Dầm đơn giản chịu tải trọng phân bố đều

Đối với dầm đơn giản chịu tải trọng phân bố đều (UDL), công thức tính độ võng lớn nhất tại điểm giữa dầm là:

\[
\delta = \frac{5wL^4}{384EI}
\]

Trong đó:

• \(\delta\): Độ võng lớn nhất (m).
• w: Tải trọng phân bố đều (N/m).
• L: Chiều dài của dầm (m).
• E: Mô đun đàn hồi của vật liệu (N/m²).
• I: Mô men quán tính của tiết diện dầm (m⁴).

2. Dầm đơn giản chịu tải trọng tập trung giữa dầm

Đối với dầm đơn giản chịu tải trọng tập trung P tại điểm giữa dầm, công thức tính độ võng lớn nhất là:

\[
\delta = \frac{PL^3}{48EI}
\]

Trong đó:

• \(\delta\): Độ võng lớn nhất (m).
• P: Tải trọng tập trung (N).
• L: Chiều dài của dầm (m).
• E: Mô đun đàn hồi của vật liệu (N/m²).
• I: Mô men quán tính của tiết diện dầm (m⁴).

3. Dầm liên tục chịu tải trọng phân bố đều

Đối với dầm liên tục chịu tải trọng phân bố đều, độ võng lớn nhất có thể tính bằng công thức phức tạp hơn, tùy thuộc vào số gối đỡ và điều kiện biên cụ thể. Một công thức gần đúng cho dầm liên tục 2 nhịp bằng nhau là:

\[
\delta = \frac{wL^4}{185EI}
\]

Trong đó:

• \(\delta\): Độ võng lớn nhất (m).
• w: Tải trọng phân bố đều (N/m).
• L: Chiều dài của một nhịp (m).
• E: Mô đun đàn hồi của vật liệu (N/m²).
• I: Mô men quán tính của tiết diện dầm (m⁴).

4. Lưu ý khi tính toán độ võng

• Đảm bảo các giá trị \(E\) và \(I\) được xác định chính xác dựa trên đặc tính vật liệu và hình dạng tiết diện dầm.
• Kiểm tra điều kiện biên và loại tải trọng để áp dụng công thức tính toán phù hợp.
• Trong một số trường hợp đặc biệt, có thể cần sử dụng phần mềm phân tích kết cấu để tính toán chính xác độ võng.

Việc sử dụng đúng công thức tính toán độ võng sẽ giúp đảm bảo dầm bê tông cốt thép hoạt động trong giới hạn an toàn và đáp ứng các tiêu chuẩn thiết kế.

Đo độ võng của dầm bê tông cốt thép trong thực tế là quá trình quan trọng để kiểm tra và đánh giá khả năng chịu lực của công trình. Dưới đây là các phương pháp đo độ võng phổ biến:

1. Sử dụng thước đo cơ học

1. Chuẩn bị:
   • Đặt thước đo tại các vị trí cố định dọc theo chiều dài của dầm.
   • Đảm bảo thước đo không bị xê dịch trong quá trình đo.
2. Tiến hành đo:
   • Đo khoảng cách từ bề mặt dầm đến thước đo trước khi áp dụng tải trọng.
   • Áp dụng tải trọng thiết kế lên dầm.
   • Đo lại khoảng cách từ bề mặt dầm đến thước đo sau khi áp dụng tải trọng.
3. Tính toán độ võng:
   • Tính độ võng bằng cách lấy hiệu số giữa giá trị đo trước và sau khi áp dụng tải trọng.

2. Sử dụng cảm biến đo độ võng

1. Chuẩn bị cảm biến:
   • Chọn loại cảm biến phù hợp (cảm biến dịch chuyển, cảm biến áp lực,...).
   • Gắn cảm biến vào dầm tại các vị trí cần đo.
2. Thiết lập hệ thống:
   • Kết nối cảm biến với hệ thống ghi nhận dữ liệu.
   • Kiểm tra và hiệu chỉnh hệ thống trước khi tiến hành đo.
3. Tiến hành đo:
   • Áp dụng tải trọng thiết kế lên dầm.
   • Ghi nhận dữ liệu từ cảm biến trong quá trình áp dụng tải trọng.
4. Phân tích dữ liệu:
   • Phân tích dữ liệu thu thập được để xác định độ võng của dầm.

3. Sử dụng công nghệ quét laser

1. Chuẩn bị thiết bị:
   • Chuẩn bị máy quét laser và thiết lập hệ thống đo.
2. Tiến hành đo:
   • Quét toàn bộ chiều dài của dầm trước và sau khi áp dụng tải trọng.
   • So sánh các kết quả quét để xác định độ võng.
3. Phân tích kết quả:
   • Sử dụng phần mềm chuyên dụng để phân tích kết quả quét và tính toán độ võng.

Việc áp dụng các phương pháp đo độ võng thực tế giúp đảm bảo dầm bê tông cốt thép hoạt động trong giới hạn an toàn, từ đó nâng cao chất lượng và tuổi thọ của công trình.

Để đảm bảo an toàn và chất lượng của công trình xây dựng, việc kiểm tra và tính toán độ võng của dầm bê tông cốt thép cần tuân thủ các quy định và tiêu chuẩn liên quan. Dưới đây là một số quy định và tiêu chuẩn phổ biến trong ngành xây dựng:

1. Tiêu chuẩn Việt Nam (TCVN)

• TCVN 5574:2018 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế: Quy định các phương pháp tính toán và kiểm tra độ võng của dầm bê tông cốt thép, bao gồm các yêu cầu về vật liệu, kích thước và tải trọng.
• TCVN 356:2005 - Kết cấu bê tông và bê tông cốt thép - Tiêu chuẩn thiết kế: Tiêu chuẩn này cũng đưa ra các yêu cầu cụ thể về độ võng tối đa cho phép và các phương pháp kiểm tra thực tế.

2. Tiêu chuẩn châu Âu (Eurocode)

• EN 1992-1-1:2004 - Eurocode 2: Thiết kế kết cấu bê tông - Phần 1-1: Quy định chung và quy tắc cho các công trình nhà và công trình dân dụng. Tiêu chuẩn này quy định các phương pháp tính toán độ võng và các yêu cầu kiểm tra độ võng trong quá trình sử dụng.

3. Tiêu chuẩn Hoa Kỳ (ACI)

• ACI 318-19 - Building Code Requirements for Structural Concrete: Quy định các yêu cầu về thiết kế, thi công và kiểm tra kết cấu bê tông, bao gồm các phương pháp tính toán và kiểm tra độ võng của dầm.

4. Quy định về độ võng tối đa cho phép

Các tiêu chuẩn trên thường quy định độ võng tối đa cho phép của dầm bê tông cốt thép để đảm bảo an toàn và hiệu quả sử dụng. Thông thường, độ võng tối đa được giới hạn bởi tỉ số chiều dài nhịp (L) và một hệ số an toàn nhất định. Một số quy định phổ biến bao gồm:

• Độ võng tối đa không vượt quá \(\frac{L}{250}\) đối với dầm chịu tải trọng tĩnh.
• Độ võng tối đa không vượt quá \(\frac{L}{500}\) đối với dầm chịu tải trọng động hoặc yêu cầu thẩm mỹ cao.

5. Quy trình kiểm tra và nghiệm thu

1. Thực hiện đo đạc và tính toán độ võng theo các phương pháp đã quy định.
2. So sánh kết quả đo đạc với các tiêu chuẩn và quy định để đánh giá sự phù hợp.
3. Lập báo cáo kiểm tra và nghiệm thu, bao gồm các kết quả đo đạc và nhận xét về sự tuân thủ quy định.
4. Đề xuất các biện pháp khắc phục nếu phát hiện độ võng vượt quá giới hạn cho phép.

Việc tuân thủ các quy định và tiêu chuẩn liên quan giúp đảm bảo chất lượng và an toàn cho công trình xây dựng, đồng thời kéo dài tuổi thọ và hiệu quả sử dụng của các kết cấu bê tông cốt thép.
