Vẽ Mái Tôn Trong Revit: Bí Quyết Tạo Mái Tôn Sóng Đẹp Mắt và Chuyên Nghiệp

1. Tạo profile cho mái tôn bằng cách sử dụng lệnh New Family và lựa chọn tệp Metric Profile.rtf.
2. Sử dụng lệnh New Family để tạo dầm, với việc chọn tệp Structural Framing - Beams and Braces.rft.
3. Dùng lệnh Sweep để tạo khối dầm và chọn đường nằm ngang làm đường dẫn cho khối dầm.
4. Load profile đã tạo và áp dụng vào dầm, sau đó lưu trữ tệp mẫu dầm.
5. Tạo mái trong bản vẽ thiết kế với bề dày là 10mm và sử dụng lệnh Load Family để thêm mẫu dầm vào dự án.
6. Tạo hệ thống dầm và điều chỉnh khoảng cách giữa các thanh dầm.

Quá trình trên giúp tạo ra mái tôn với hình dạng và kích thước mong muốn, hỗ trợ tối ưu trong việc thiết kế các công trình sử dụng mái tôn.

Lợi ích khi sử dụng Revit

• Cho phép tạo dự án với độ chính xác cao, dễ dàng điều chỉnh và cập nhật.
• Hỗ trợ đa dạng các loại family, giúp thiết kế dễ dàng hơn.
• Tích hợp tốt với các phần mềm thiết kế khác của Autodesk.

Revit không chỉ hữu ích trong việc thiết kế mái tôn mà còn hỗ trợ rộng rãi trong việc mô hình hóa thông tin xây dựng (BIM), giúp quá trình thiết kế, xây dựng và quản lý dự án được hiệu quả và chính xác hơn.

Revit, một phần mềm thiết kế kiến trúc hàng đầu của Autodesk, cung cấp công cụ mạnh mẽ cho việc mô hình hóa thông tin xây dựng (BIM). Trong số các tính năng của nó, việc vẽ mái tôn là một phần quan trọng, giúp kiến trúc sư và kỹ sư dễ dàng tạo và chỉnh sửa mái nhà. Cách làm này không chỉ giúp tiết kiệm thời gian mà còn nâng cao độ chính xác trong mô hình.

• Revit cho phép sử dụng family đa dạng để tạo mái tôn, từ đơn giản đến phức tạp, bao gồm cả mái tôn sóng.
• Việc tạo mái trong Revit thường bắt đầu từ việc chọn family thích hợp, sau đó điều chỉnh các tham số để phù hợp với yêu cầu thiết kế cụ thể.
• Quy trình tạo mái tôn trong Revit bao gồm việc tạo dầm, sử dụng công cụ Sweep để tạo hình dạng sóng và điều chỉnh chiều cao dầm để đạt được hình dạng mái tôn mong muốn.

Thông qua việc áp dụng các kỹ thuật được hướng dẫn từ các nguồn như xaydungso.vn, vẽ.vn, và th3d.blogspot.com, người dùng có thể dễ dàng tạo ra mái tôn chất lượng cao trong các dự án của mình sử dụng Revit.

Revit, một phần mềm mạnh mẽ từ Autodesk, đem lại lợi ích to lớn trong thiết kế mái tôn, từ việc tối ưu hóa quá trình thiết kế đến nâng cao chất lượng công trình. Dưới đây là một số lợi ích chính:

1. Tính linh hoạt cao: Revit cung cấp khả năng tùy chỉnh mạnh mẽ với các family đa dạng, giúp tạo mái tôn phù hợp với mọi yêu cầu thiết kế.
2. Cải thiện độ chính xác: Qua các bước thiết kế chi tiết và hướng dẫn cụ thể, Revit giúp giảm thiểu sai sót, từ đó tăng độ chính xác cho toàn bộ dự án.
3. Hỗ trợ đa dạng về mái: Cho dù là mái phẳng hay mái tôn sóng, Revit đều có các công cụ và hướng dẫn cụ thể để tạo ra loại mái mong muốn, từ Roof by Extrusion cho đến việc vẽ đường trắc diện trên mặt đứng.
4. Tiết kiệm thời gian: Việc sử dụng Revit trong thiết kế mái tôn giúp tiết kiệm thời gian đáng kể nhờ vào quy trình làm việc tự động và hiệu quả.
5. Khả năng tương tác tốt: Revit cho phép tương tác tốt với các phần mềm khác và hỗ trợ việc chia sẻ bản vẽ dễ dàng, giúp tăng cường sự hợp tác trong nhóm làm việc.

Với Revit, việc thiết kế mái tôn không chỉ trở nên dễ dàng hơn mà còn chính xác và chuyên nghiệp, đáp ứng nhu cầu ngày càng cao trong lĩnh vực xây dựng và kiến trúc.

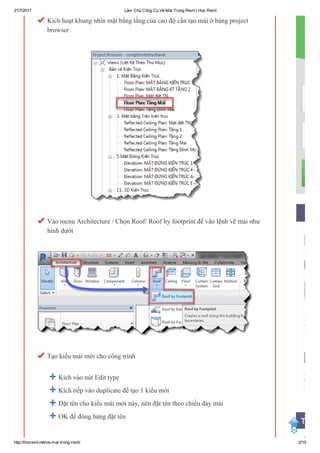

Chuẩn bị và thiết lập dự án trong Revit cho việc thiết kế mái tôn bao gồm một số bước quan trọng để đảm bảo quá trình làm việc hiệu quả và chính xác:

1. Khởi động file Revit mới và chọn một view thích hợp để bắt đầu vẽ mái.
2. Truy cập vào tab "Architecture" trên thanh công cụ và chọn "Roof" để bắt đầu tạo mái.
3. Chọn loại mái mong muốn từ "Roof Type", như "Roof by Extrusion" cho mái phẳng hoặc "Roof by Footprint" cho mái có đường trắc diện phức tạp hơn.
4. Sử dụng công cụ "Pick Walls" để chọn tường hoặc chọn "Entire Face" nếu muốn vẽ mái cho toàn bộ mặt phẳng.
5. Vẽ đường trắc diện mái trên mặt đứng, điều chỉnh các thông số như độ dốc, chiều cao và vật liệu mái.
6. Cập nhật và điều chỉnh thông số mái trong "Properties" để phù hợp với yêu cầu thiết kế.
7. Nhấn "Finish Edit Mode" khi hoàn tất thiết kế mái.

Lưu ý rằng việc chọn loại mái và công cụ tạo mái phù hợp sẽ ảnh hưởng lớn đến quá trình thiết kế và kết quả cuối cùng. Revit cung cấp đa dạng các loại mái và công cụ hỗ trợ, giúp bạn dễ dàng tạo ra các loại mái tôn sóng hay mái phẳng tuỳ theo yêu cầu dự án.

Revit cung cấp một hệ thống Family đa dạng, giúp bạn tạo và chỉnh sửa mái tôn một cách dễ dàng và chính xác. Việc sử dụng các Family có sẵn trong Revit cho phép thiết kế mái tôn trở nên linh hoạt và hiệu quả, từ việc tạo hình dạng cho đến việc điều chỉnh các thông số cụ thể.

Các bước cơ bản để tạo mái tôn trong Revit bao gồm:

1. Chọn loại mái mong muốn từ các Family có sẵn.
2. Sử dụng công cụ "Roof by Footprint" hoặc "Roof by Extrusion" để vẽ đường trắc diện mái.
3. Điều chỉnh các thông số kỹ thuật như độ dốc, hình dạng và kích thước của mái.
4. Tùy chỉnh hoặc thêm các Family mái tôn phù hợp với yêu cầu của dự án.

Lưu ý khi sử dụng và chỉnh sửa Family mái tôn trong Revit:

• Chọn đúng loại Family phù hợp với đặc điểm của mái tôn bạn muốn thiết kế.
• Kiểm tra và điều chỉnh các thông số của Family để đảm bảo chúng phản ánh chính xác yêu cầu thiết kế.
• Thực hiện các bước điều chỉnh độ dốc và hình dạng mái thông qua các tùy chọn trong Revit, giúp tối ưu hóa thiết kế mái tôn cho dự án của bạn.

Cách tạo mái bằng công cụ "Roof by Extrusion" trong Revit:

1. Mở file Revit của bạn và chọn một view phù hợp để vẽ mái.
2. Nhấp vào tab "Architecture" và chọn "Roof" trong phần "Build".
3. Chọn "Roof by Extrusion" tại ô "Roof Type".
4. Vẽ đường trắc diện trên mặt đứng và điều chỉnh các thông số khác cho mái trong phần "Properties".

Tham khảo chi tiết các bước tạo và chỉnh sửa Family mái tôn trong Revit để đạt được kết quả thiết kế tốt nhất cho dự án của bạn.

Việc vẽ mái tôn trong Revit được thực hiện thông qua một quy trình bao gồm nhiều bước, từ chuẩn bị dự án đến việc sử dụng các công cụ và Family cụ thể trong Revit. Dưới đây là hướng dẫn chi tiết:

1. Chuẩn bị dự án: Mở file Revit và chọn view phù hợp để vẽ mái.
2. Chọn công cụ vẽ mái: Truy cập tab "Architecture" và chọn "Roof" trong phần "Build".
3. Lựa chọn loại mái: Tại ô "Roof Type", chọn "Roof by Extrusion" để tạo mái bằng cách kéo dài hình dạng.
4. Vẽ đường trắc diện mái: Sử dụng công cụ "Pick Walls" để chọn tường và vẽ đường trắc diện trên mặt đứng. Đối với mái phẳng, hãy chọn "Entire Face".
5. Điều chỉnh hình dạng và thông số mái: Kéo thả và chỉnh sửa đường trắc diện để tạo hình dạng mái mong muốn. Tiếp theo, điều chỉnh độ cao và các thông số khác trong "Properties".
6. Hoàn tất vẽ mái: Sau khi đã vẽ và điều chỉnh đường trắc diện mái, nhấp "Finish Edit Mode" để hoàn thành.

Lưu ý quan trọng:

• Chọn đúng loại mái và công cụ phù hợp với yêu cầu cụ thể của dự án.
• Để tạo mái phức tạp hơn như mái cong, xem xét việc sử dụng các công cụ và phương pháp khác ngoài "Roof by Extrusion".
• Chọn level phù hợp để đảm bảo mái nằm đúng vị trí và độ cao mong muốn trong dự án.

Thực hiện các bước trên sẽ giúp bạn tạo ra mái tôn chính xác và hiệu quả trong môi trường Revit, đồng thời tận dụng tối đa các tính năng và công cụ mà phần mềm này cung cấp.

Khi thiết kế mái tôn trong Revit, việc áp dụng những tips và thủ thuật sau sẽ giúp quá trình thiết kế trở nên dễ dàng và hiệu quả hơn:

• Chọn loại mái phù hợp: Revit cung cấp nhiều loại mái khác nhau như mái ngói, mái phẳng, mái nghiêng. Việc lựa chọn loại mái phù hợp với yêu cầu cụ thể của dự án sẽ tăng cường hiệu quả thiết kế và tính toán.
• Sử dụng công cụ đúng: Trong Revit, có nhiều công cụ để tạo mái như Roof by Footprint, Roof by Extrusion. Chọn đúng công cụ sẽ giúp cho việc tạo mái nhanh chóng và chính xác hơn.
• Điều chỉnh các thông số của mái: Việc điều chỉnh các thông số như độ dốc, đường viền và các thuộc tính khác của mái là rất quan trọng. Công cụ Roof by Extrusion có thể giúp tăng tốc độ vẽ và thay đổi dạng mái, làm cho quá trình thiết kế trở nên dễ dàng và hiệu quả hơn.
• Chọn level phù hợp: Đảm bảo chọn level phù hợp để mái được đặt đúng vị trí và độ cao mong muốn trong mô hình.
• Khám phá và sử dụng Family: Revit cung cấp thư viện Family đa dạng, bao gồm cả mái tôn. Việc khám phá và sử dụng các Family phù hợp có thể giúp tiết kiệm thời gian và nâng cao chất lượng thiết kế.

Ngoài ra, đừng ngần ngại chia sẻ và tìm kiếm sự hỗ trợ từ cộng đồng Revit Việt Nam để phát triển kỹ năng và mở rộng kiến thức về thiết kế mái tôn trong Revit.

Revit cung cấp một hệ thống Family đa dạng, cho phép bạn tạo và tùy chỉnh các loại mái tôn phức tạp một cách dễ dàng. Dưới đây là các bước cơ bản để sử dụng và chỉnh sửa Family mái tôn có sẵn trong Revit:

1. Bắt đầu với Family mới: Tạo một Family mới bằng cách chọn tệp Metric Profile.rtf và vẽ biên dạng mái tôn mong muốn.
2. Tạo dầm cho mái tôn: Sử dụng lệnh New Family và chọn tệp Structural Framing - Beams and Braces.rft để tạo dầm. Sau đó, xóa khối hình chữ nhật, chỉ giữ lại đường dẫn hướng.
3. Sử dụng lệnh Sweep: Tạo khối dầm bằng lệnh Sweep, chọn đường dẫn và tệp biên dạng đã lưu.
4. Chỉnh sửa trong dự án: Sau khi đã tạo xong, lưu trữ tệp mẫu và mở bản vẽ thiết kế trong Revit. Tạo mái và chỉnh sửa bề dày của mái là 10mm.
5. Gọi tệp mẫu dầm vào dự án: Sử dụng lệnh Load Family để thêm tệp mẫu dầm vào dự án của bạn. Chọn mặt mái làm mặt phẳng làm việc và bắt đầu tạo hệ thống dầm.
6. Điều chỉnh vị trí của dầm: Cần chỉnh sửa vị trí của dầm sao cho phù hợp, có thể thay đổi khoảng cách giữa các thanh dầm để phù hợp với kích thước tấm tôn.

Lưu ý: Quá trình này yêu cầu sự hiểu biết về cách sử dụng các công cụ và Family trong Revit. Đừng ngần ngại tham khảo thêm tài liệu hướng dẫn từ Revit Việt Nam và các bài viết khác để nâng cao kỹ năng.

Mái tôn, với cấu tạo đơn giản chỉ là một tấm phẳng, được ưa chuộng trong thiết kế và xây dựng do nhiều ưu điểm nổi bật:

• Đa dạng trong thiết kế: Revit hỗ trợ thiết kế mái tôn với hệ thống Family phong phú, giúp kiến trúc sư dễ dàng tạo ra các hình dạng và kích thước mái tôn đa dạng, từ mái tôn sóng cho đến mái tôn phẳng hoặc mái tôn với hình dạng đặc biệt.
• Khả năng tùy biến cao: Các Family trong Revit cho phép chỉnh sửa và tùy biến dễ dàng, từ đó, mái tôn có thể được điều chỉnh để phù hợp với mọi yêu cầu về kỹ thuật và thẩm mỹ của công trình.
• Tiết kiệm thời gian thiết kế và thi công: Việc sử dụng mái tôn trong Revit giúp rút ngắn đáng kể thời gian thiết kế và thi công, nhờ vào quy trình làm việc hiệu quả và tự động hóa cao.
• Dễ dàng tích hợp với các hệ thống khác: Mái tôn có thể dễ dàng kết hợp với các hệ thống khác trong công trình như hệ thống thoát nước, hệ thống cách nhiệt, đem lại hiệu quả cao trong quá trình sử dụng.
• Tối ưu hóa chi phí: So với các loại mái khác, mái tôn thường có chi phí thấp hơn đáng kể, giúp tối ưu hóa tổng chi phí xây dựng cho dự án.

Nhìn chung, mái tôn là lựa chọn thông minh cho nhiều loại công trình nhờ vào tính linh hoạt, tiết kiệm chi phí và thời gian, cũng như khả năng tùy biến cao trong thiết kế và thi công.

Khi vẽ mái tôn trong Revit, một số vấn đề thường gặp bao gồm khó khăn trong việc mô hình hóa hình dạng đặc biệt của mái, tích hợp vật liệu tôn vào mô hình, và thiếu hiểu biết về cách sử dụng công cụ Revit hiệu quả. Dưới đây là một số giải pháp:

1. Sử dụng công cụ Roof by Extrusion: Điều này giúp tăng tốc độ vẽ và thay đổi dạng mái trong Revit, đồng thời giúp cho quá trình thiết kế của bạn trở nên dễ dàng và hiệu quả hơn.
2. Tùy chỉnh các thông số của mái: Bao gồm độ dốc, đường viền, và các thuộc tính khác nếu cần thiết để phản ánh chính xác tính chất của mái tôn.
3. Import file CAD: Để đưa file CAD vào model Revit, giúp tạo mái một cách chính xác và tiết kiệm thời gian. Sau đó, bạn có thể tùy chỉnh trong Revit để phù hợp với thiết kế tổng thể.
4. Lựa chọn loại mái phù hợp: Revit cung cấp nhiều loại mái khác nhau như mái ngói, mái phẳng, mái nghiêng, v.v. Việc lựa chọn loại mái phù hợp sẽ giúp tăng hiệu quả thiết kế và tính toán.
5. Tham khảo các tài nguyên và học liệu: Có nhiều nguồn tài nguyên và hướng dẫn trực tuyến giúp bạn hiểu rõ hơn về cách vẽ mái tôn trong Revit và giải quyết các vấn đề cụ thể.

Lưu ý rằng việc tạo mái trong Revit có thể phức tạp và cần được thực hiện một cách cẩn thận để đảm bảo tính chính xác và hiệu quả của thiết kế.

• Khóa học Revit Family For Architecture tại Học viện ABIM Academy và Dựng hình kiến trúc [Biệt thự hiện đại] bằng Revit 2020 tại Học viện kiến trúc, xây dựng Gizento giúp bạn hiểu rõ hơn về việc tạo dựng và tùy chỉnh mái tôn trong các dự án của mình.
• Hướng dẫn cách thiết kế mái Revit roof bằng phần mềm Autodesk Revit cung cấp hướng dẫn chi tiết từng bước để vẽ mái tôn, từ việc vẽ đường trắc diện đến điều chỉnh các thông số của mái.
• Website architectvn.blogspot.com chia sẻ Thư Viện Mái Tôn, Mái Ngói, Ống khói - File Revit, cung cấp tài nguyên quý giá cho việc thiết kế mái tôn và các thành phần liên quan khác.
• Diễn đàn Designer Việt Nam cung cấp một sân chơi cho cộng đồng thiết kế để thảo luận và chia sẻ kinh nghiệm vẽ mái tôn trong Revit, cũng như các vấn đề kỹ thuật khác.

Hãy sử dụng những tài nguyên này để mở rộng kiến thức và kỹ năng của bạn trong việc thiết kế mái tôn sử dụng Revit, từ cơ bản đến nâng cao. Chúc bạn thành công!

Vẽ mái tôn trong Revit không chỉ đơn thuần là kỹ thuật mô hình hóa; nó là nghệ thuật tạo ra không gian sống đẹp đẽ và tiện nghi. Bằng cách tận dụng các hướng dẫn chi tiết và tài nguyên sẵn có, bạn sẽ mở rộng khả năng sáng tạo và đạt được những thiết kế mái tôn chất lượng cao, góp phần làm phong phú thêm bộ sưu tập dự án của mình.

Để vẽ mái tôn trong Revit hiệu quả, bạn có thể thực hiện các bước sau:

1. Tạo một Family mới bằng cách chọn lệnh New Family và chọn tệp Metric Profile.
2. Tiếp theo, bạn có thể tạo mẫu mái tôn bằng cách sử dụng các công cụ và kỹ thuật trong Revit để vẽ các đường cung hoặc đường thẳng định hình cho mái tôn.
3. Sau khi hoàn thành mẫu mái tôn, bạn có thể thêm các chi tiết khác như cửa sổ, cửa ra vào, ống dẫn nước, để hoàn thiện mô hình mái tôn của bạn.
4. Bạn cũng có thể tìm hiểu và áp dụng các plugins hoặc thư viện mở rộng để giúp tăng cường hiệu suất và chất lượng cho mô hình mái tôn trong Revit.
